راهنمای نصب، سرویس و نگهداری پکیج (شوفاژ دیواری)

به دلیل سهولت و بهینه سازی مصرف سوخت ، استفاده از سیستم های گرمایشی پکیج (شوفاژ دیواری) روز به روز بیشتر می شود که لازم است اطلاعات کافی برای استفاده و نگهداری آن داشته باشیم تا در بهترین حالت از آن استفاده کنیم. در این مقاله و مطالب بعدی به بررسی کامل پکیج ، راهنمای نصب پکیج، راه اندازی، سرویس و نگهداری و عیب یابی پکیج (شوفاژ دیواری) می پردازیم.

فضای مورد نیاز برای نصب دستگاه :

برای نصب پکیج باید کلیه شرایط مورد نیاز دودکش را داشته باشد .به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز می باشد که در قالب مثالی آنرا بیان می کنیم.مثلا دستگاهی که 24 کیلو وات توان دارد به 24 متر مکعب فضا نیاز دارد. و در صورتیکه حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه 5 سانتیمتر و یا قراردادن هواکش های مشبک در بالا و پایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد تا هوا جریان داشته باشد.

در صورتی که فضای محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد و نیاز بود که فضای محل نصب دستگاه به اتاق مجاور و یا هوای آزاد ارتباط داده شود حتماً باید نوع ارتباط دائماً باز باشد. به طور مثال نمی توان از پنجره های قابل باز و بسته شدن و یا فن استفاده نمود، زیرا ممکن است که پنجره بدلیلی بسته شود و یا فن خراب شود و اکسیژن اتاق توسط دستگاه مصرف شود و باعث خفگی افرادی که در آن اتاق هستند شود.

هوا (اکسیژن) مورد نیاز پکیج :

موقع نصب پکیج علاوه بر اینکه به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه یک دریچه یا پنجره دائماً باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود تا باعث بروز حادثه نگردد.

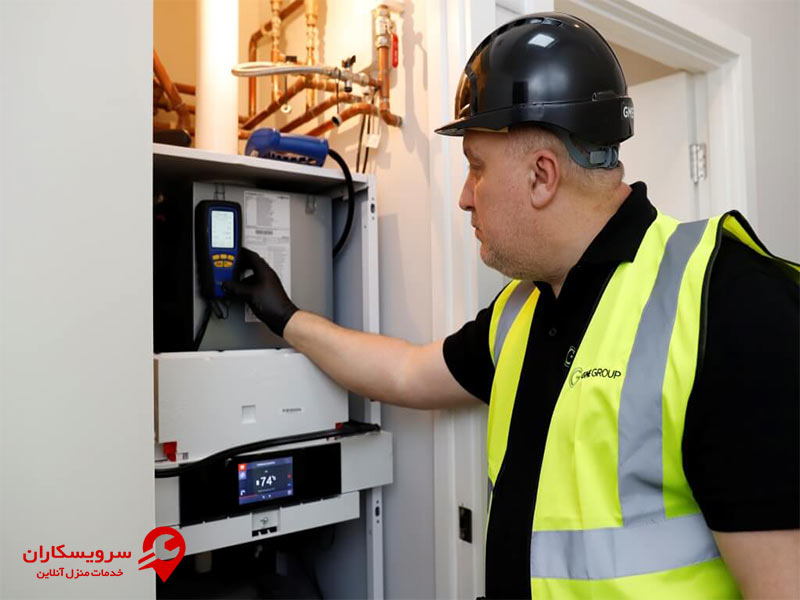

فضای مورد نیاز برای نصب پکیج

در چه محل هایی نمیتوان پکیج نصب کرد:

به هیچ وجه نباید دستگاه ها را در محل هایی که در آن گاز های اسیدی موجود می باشد ( مانند بالای ماشین لباسشویی و …….) که باعث خوردگی اجزاء داخلی دستگاه شود نصب نمود.
نباید دستگاه ها را در دستشویی، توالت، حمام ، رختکن، زیرزمین و امثال آن نصب نمود.
به هیچ وجه نباید دستگاه دودکش دار را در مکان هایی زیر 8 متر مکعب یا فضاهای بسیار کوچک نصب کرد.
نباید دستگاه ها را در مکان هایی که احتمال خطر آتش سوزی دارند مانند : انبار کاغذ، تینر، رنگ و امثال آن نصب کرد.

وسایل داخل کارتن پکیج :

پکیج
دفترچه راهنما – شابلون نصب – دسته شیر پر کن
پلاک سرویس
قلاب آویز
پیچ ها و رول پلاک
حلقه های دودکش ( دستگاه فن دار )

همچنین توجه کنید که کارتن دستگاه پلمپ بوده و کسی غیر از نماینده مجاز خدمات حق بازکردن کارتن را ندارد و نماینده خدمات نیز زمانی مجاز به بازکردن کارتن می باشد که پیش از بازکردن دستگاه کلیه مراحل توضیح داده شده در بخشنامه وظایف نمایندگان ( اطمینان از نصب بودن رادیاتور ها و …) را چک کرده باشد.

ملزومات نصب پکیج

در صورتی که سختی آب بین ۲۵۰-۱۵۰باشد سختی گیری پیشنهاد می شود ولی برای سختی بالای ۲۵۰استفاده از سختی گیر لازم می باشد .
برای لوله کشی مدار شوفاژ و آب گرم مصرفی مطابق موازین مهندسی تاسیسات انجام شود.
حصول اطمینان از باز بودن مجاری دودکش انجام گیرد .
بخاطر اینکه احتمال وجود خاک و ذرات دیگر در سیستم لوله کشی شوفاژ زیاد است ، توصیه می شود قبل از نصب دستگاه درون لوله های فوق شستشو شود.
اطمینان داشته باشید که دیوار و رول پلاک تحمل وزن پکیج را دارد در صورتی که دیوار مقاوم نباشد یا استفاده از تخته چند لا یا روش دیگر محل نصب را تقویت کنید.
همچنین مواردی که در مبحث دودکش ذکر شده کاملا رعایت شود .
از پریز برق مناسب و سیم اتصال زمین استفاده کنید.

اتصالات پکیج

تدارک و تهیه اتصالات نصب پکیج :

هیچگونه لوله کشی بر عهده نماینده خدمات نمی باشد و فقط نصب دستگاه به دیوار رایگان می باشد.
خرابی تمام اتصالات نصب اعم از شیر فلکه، شیلنگ رابط، نوار تفلون، محافظ برق، سختی گیر و صافی به عهده شخص مشتری بوده و تکنسین مسئول نمی باشد.
حتما از صافی آب و گاز مناسب استفاده شود.
حتما از یک محافظ برق مناسب برای پکیج استفاده شود.
نماینده خدمات موظف است تا بعد از نصب دستگاه کلیه اتصالات آب، گاز، برق و دودکش را از لحاظ نشتی تست نماید و مهره های گازی داخل و بیرون دستگاه را آچار کشی کند .
تمام اتصالات ( شیلنگ ها، شیر فلکه ها، واشرها و ….)، محافظ برق، سختی گیر و صافی ها که جهت نصب دستگاه توسط نصاب بکار می رود باید از نوع استاندارد و دارای کیفیت بالا باشند و استانداردها رعایت شوند.

مواردی که قبل از باز کردن کارتن دستگاه باید چک نمود:

تکنسین و نصاب وظیفه دارند قبل از نصب دستگاه لوله های رفت و برگشت رادیاتور ها و لوله های آب گرم مصرفی را شستشو دهد تا کاملاً تمیز شوند و از بازبودن مسیر رفت و برگشت رادیاتور ها مطمئن گردند.
تکنسین و نصاب موظف است قبل از اینکه کارتن دستگاه را باز کند نکات ذکر شده در مراحل قبلی را چک نماید و مطمئن گردد که دستگاه فروخته شده به مشتری برای نصب در منزل مشتری مناسب می باشد و بعد از نصب و در مواقع استفاده هیچ مشکلی برای مشتری اعم از دودکش و فشار آب و توانایی گرم نمودن ساختمان و آب گرم مصرفی پیش نخواهد آمد و در صورتیکه دستگاه فروخته شده به مشتری جهت نصب در منزل مشتری مناسب نباشد باید دستگاه به فروشگاه عودت داده شود و دستگاه مناسب منزل مشتری تهیه گردد . مثلا ساختمان نیاز به دستگاه فن دار دارد، ولی دستگاه دودکش دار فروخته شده است و یا فشار آب ساختمان کم است و آبگرمکن 18 لیتری فروخته شده است ، که باعث می شود دستگاه برای نیاز و مصرف مشتری کافی نباشد و مشکل ساز گردد.
شخص نصاب موظف است با ایجاد مقداری دود از باز بودن مسیر دودکش و کشش مناسب دود مطمئن گردد و سپس اقدام به نصب دستگاه کند.
برای حفاظت از دستگاه در بربر شوک های الکتریکی مشتری موظف است حتماً یک محافظ برق مناسب تهیه نماید و در صورت موجود نبودن محافظ نصاب نباید دستگاه را نصب و راه اندازی نماید و نصاب موظف است جهت حفاظت از دستگاه در برابر کثیفی داخل لوله های گاز و آب از صافی های استاندارد در بازار استفاده کند .
حتما قبل از انجام نصب دستگاه باید کلیه تاسیسات ساختمان شامل آب، برق، گاز، دودکش، رادیاتور ها و شیر های آبگرم مصرفی وصل بشند و در صورتیکه یکی از آن ها آماده نباشد نصاب نباید دستگاه را نصب کند.

آیا با نکاتی که قبل از نصب پکیج باید آن ها را بدانید، آشنایی دارید؟ آیا می دانید قبل از نصب پکیج باید چه کارهایی انجام دهید؟ اگر پاسخ شما به این سوال ها خیر می باشد لطفا ما را در این مطلب همراهی کنید.

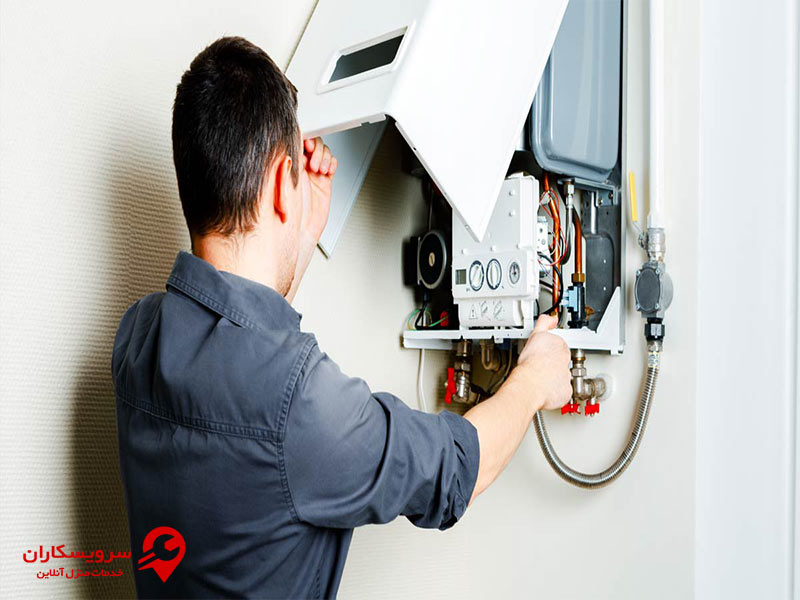

نصب پکیج توسط تکنسین

قبل از نصب پکیج توسط تکنیسین مراحل زیر را انجام دهید :

انجام نصب پکیج را حتما به تکنسین مجرب و شرکتی بسپارید تا بعدا دچاره مشکل نگردید.

تکنسین نصب باید قبل از انجام نصب دستگاه با ایجاد نمودن مقداری دود، مکش دودکش ساختمان را کنترل کند. اگر گرفتگی در مسیر آن وجود داشته باشد نسبت

به برطرف نمودن آن اقدام نموده و مسیر دودکش را باز نماید تا مانعی در مسیر خروج دود نباشد و دود به راحتی خارج شود.

در پکیج در قسمت بالای منبع انبساط از یک شیر هواگیری اتوماتیک استفاده شده است که کار تخلیه هوای داخل سیستم را انجام می دهد و روی آن پیچ پلاستیکی سیاه رنگی قرار دارد که نصاب موظف است قبل از نصب دستگاه آن را باز نماید و همواره باید باز باشد و در صورت بسته بودن آن، هوای سیستم به خارج تخلیه نمی شود. لازم به ذکر است که وجود هوا در سیستم باعث صدمه دیدن پمپ می شود و چنانچه پیچ هواگیری توسط تکنیسین نصب باز نشود، هزینه تعویض پمپ و جبران خسارت وارده مادی و معنوی به مصرف کننده و دستگاه به عهده تکنیسین نصب می باشد.

داخل لوله های ساختمان به منظور جلوگیری از ورود رسوبات و . . . به داخل پکیج به خوبی شستشو دهید.

از شیلنگ ها و اتصالات درجه یک استفاده کنید همچنین استفاده از یک محافظ برق و رسوب گیر جهت محافظت از دستگاه نیز لازم است .

در دستگاه پکیج برای جلوگیری از رسوب گرفتن مبدل دستگاه ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است مانند : مشهد، قم، خوزستان و . . . ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید به مصرف کننده توصیه نمود و شرکت های فروشنده هیچ گونه مسئولیتی در مقابل رسوب گرفتن دستگاه ندارد. قطعات رسوب گرفته شده دستگاه توسط تکنیسین نصب به صورت غیر گارانتی تعویض و هزینه آن نقداً دریافت میشود.

نصب صحیح و مناسب و مطمئن لوله رابط دودکش از دستگاه به دودکش دیوار و نصب صحیح لوله دودکش دوجداره پکیج فن دار.

تکنیسین نصاب موظف است تست نشتی گاز از تمامی اتصالات گازی داخل و خارج دستگاه و همچنین پیچ های محل تست فشار گاز بر روی کنترلر گاز داخل دستگاه را انجام دهد و از عدم نشتی در کلیه اتصالات گازی داخل و خارج از دستگاه مطمئن شود .

در صورتی که پکیج در کابینت نصب شود، حتما باید از اطراف حداقل 10 الی 15 سانتیمتر فاصله داشته باشد تا در صورت نیاز بتوان تعمیرات لازم را بر روی دستگاه انجام داد و بالا و پایین دستگاه کاملاً باز باشد تا هوای مورد نیاز دستگاه تامین گردد و هرگز نباید دستگاه را در محیطی بسته که امکان ورود هوای تازه به آن محل نیست نصب نمود که بعدا مشکلات و خطراتی بوجود می آورد.

در پکیج فشار گاز ورودی به دستگاه با گاز شهری 17- 20 Mbar ( میلی بار ) گاز کپسولی 27- 30 Mbar می باشد. دستگاه در مناطقی که افت فشار زیادی دارد کارآیی مناسب را نخواهد داشت و توجه داشته باشید که در مناطقی که مشکل فشار گاز دارند دستگاه را نباید نصب کرد.

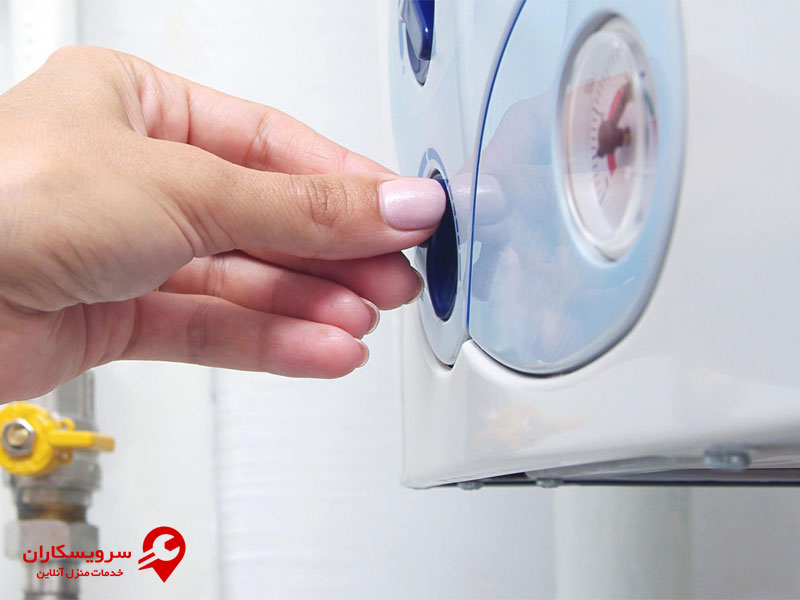

شرایط نصب و نگهداری پکیج

برای نصب پکیج ، تکنیسین نصب موظف است پس از نصب دستگاه، سیستم شوفاژ ( رادیاتور ها و دستگاه ) را از طریق شیر پر کن تا حد 1/5 Bar پر از آب نماید و پس از آن رادیاتور ها را از طریق پیچ هواگیری روی آن ها و دستگاه را از طریق بازنمودن پیچ شیر هواگیری روی منبع انبساط دستگاه و پمپ را از طریق پیچ هواگیری روی پمپ هواگیری نماید تا کلیه هوای موجود در سیستم تخلیه شود.

ارائه موارد مهم و آموزش روش استفاده و نگهداری از دستگاه و تذکر نکات فوق و طرز پرکردن آب دستگاه ( در صورت کم شدن ) به مشتری، به عهده تکنیسین نصب می باشد تا مشتری در بهترین حالت از پکیج استفاد کند.

برای نصب و بکارگیری از دستگاه ها لازم است تمامی مقررات و دستورات ایمنی رعایت گردد و تکنسین نصب موظف است آن ها را مطالعه نموده و در نصب و راه اندازی دستگاه تمامی آن ها را رعایت کند.

شرایط محل نصب پکیج دیواری :

اگر شما قصد خرید پکیج دیواری دودکش دار را دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که پکیج برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند و دچاره کمبود اکسیژن برای سیکل احتراق و گرمایشی نگردد.

پکیج بالای اجاق گاز و سایر وسایل گرمازا نصب نشود.
فاصله ی دستگاه از دیوار مقابل حداقل یک متر باشد .
فاصله پکیج از دیوار یا کابینت مجاور از طرفین 15ساتی متر ، کمتر نباشد.
فاصله پکیج از کف تا زیر پکیج حداقل 120سانتی متر باشد .
به هیچ وجه نباید کلاهک تعدیل پکیج را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر می باشد.
زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می گردد.
فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد و کمتر از 30 سانتیمتر نباشد.
